Làm thử Tốt nghiệp THPT 2025 · Công nghệ Công nghiệp · Mã đề 0629

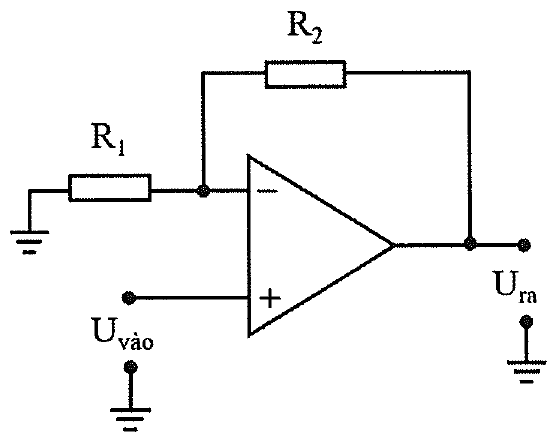

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa vào đầu vào không đảo (+) của IC khuếch đại thuật toán; điện trở $R_1$ nối từ đầu vào đảo (−) xuống đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Cho mạch khuếch đại thuật toán như hình dưới đây.

Điện áp ra $U_{\text{ra}}$ của mạch khuếch đại được tính bằng công thức

Một máy bơm có thông số định mức 1500 W – 220 V, hệ số công suất $\cos\varphi = 0{,}8$. Với hệ số an toàn là 2, người ta chọn aptomat có dòng điện định mức phù hợp để sử dụng cho máy bơm này là

(Hình vẽ: Hình 1 là một hình chữ nhật nằm ngang, bên trong có một rãnh hình chữ nhật bo góc, có đường trục nằm ngang và vết mặt phẳng cắt A-A thẳng đứng đi qua giữa vật, hai đầu có mũi tên chỉ hướng nhìn. Hình 2 là một hình tròn có đường tâm và các nét đứt, không ghi kí hiệu A-A. Hình 3 ghi A-A, chỉ vẽ phần tiết diện gạch chéo dạng chữ I, không có đường bao của phần vật phía sau. Hình 4 ghi A-A, vẽ phần tiết diện gạch chéo nằm trong đường tròn bao ngoài của vật, kèm các cạnh của rãnh nhìn thấy phía sau mặt phẳng cắt.)

Trong bốn hình biểu diễn của một vật thể dưới đây, hình nào là hình cắt A-A?

(Hình vẽ: lối vào $X_1$ đi vào một cổng NOT, lối ra của cổng NOT là M; M cùng với lối vào $X_2$ đi vào một cổng OR, lối ra của cổng OR là Y.)

Một mạch logic tổ hợp có sơ đồ như hình dưới đây.

Với trạng thái hai lối vào $X_1 = 1$ và $X_2 = 1$, trạng thái lối ra M và Y của hai cổng logic tương ứng là

Một mạch điện ba pha đối xứng có tải nối hình sao, điện trở mỗi pha $R = 20\ \Omega$ và điện áp pha của tải là 220 V. Dòng điện pha $I_p$ của tải là

Cho bốn loại đèn có thông số kĩ thuật như bảng dưới đây. Loại đèn nào tiết kiệm điện năng nhất?

(Hình vẽ: bên phải là hình chiếu trục đo của vật thể, mũi tên ghi "Hướng chiếu" chỉ thẳng vào mặt trước của vật. Nhìn theo hướng chiếu, vật có đường bao chữ L với phần cao bên trái và phần thấp bên phải. Phần cao gồm tấm phía trước và gờ phía sau, giữa chúng là một rãnh chạy ngang ở đỉnh, bị tấm phía trước che khuất. Phần thấp bị khoét một rãnh chữ V từ mặt bên phải vào, nằm sau mặt trước. Bên trái là bốn hình vẽ cùng có đường bao chữ L: Hình 1 có một nét đứt nằm ngang ở phần cao và một nét đứt thẳng đứng ở phần thấp; Hình 2 có hai đường ở đúng các vị trí đó nhưng vẽ bằng nét liền; Hình 3 chỉ có nét đứt nằm ngang ở phần cao; Hình 4 chỉ có nét đứt thẳng đứng ở phần thấp.)

Hình dưới đây là hình chiếu trục đo của một vật thể đơn giản.

Theo hướng chiếu đã cho, hình chiếu vuông góc của vật thể là

(Sơ đồ: nhà máy điện P1 qua trạm biến áp 10,5/110 kV nối lên thanh cái 110 kV; nhà máy điện P2 qua trạm biến áp 22/220 kV, rồi qua trạm 220/110 kV cũng nối lên thanh cái 110 kV; từ thanh cái 110 kV qua trạm 110/22 kV xuống thanh cái 22 kV, rồi qua trạm 22/6 kV cấp điện cho các tải điện. Chú thích: kí hiệu vòng tròn có dấu ~ là nhà máy điện, hai vòng tròn lồng nhau là trạm biến áp.)

Một hệ thống điện có sơ đồ như hình dưới đây.

Hai trạm biến áp tăng áp có trong hệ thống này là

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 1: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 1: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 1: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 1: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 2: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 2: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

b) Điện áp ra của mạch được tính bằng công thức $U_{\text{ra}} = \dfrac{R_2}{R_1}U_{\text{vào}}$.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 2: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

c) Điện áp ra $U_{\text{ra}} = +2{,}2$ V.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 2: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

d) Nếu thay thế $R_2$ bằng điện trở có giá trị $2\ \text{k}\Omega$ thì điện áp ra $U_{\text{ra}} = +2$ V.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 3: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 3: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 3: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

c) Với hai loại dây dẫn bằng đồng (mật độ dòng điện $J = 6\ \text{A/mm}^2$) có tiết diện lần lượt là $2{,}5\ \text{mm}^2$ và $4{,}0\ \text{mm}^2$, tiết diện dây dẫn nhánh phù hợp cho bếp điện là $2{,}5\ \text{mm}^2$.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 3: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong, đầu ra nhọn dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong, đầu ra nhọn dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

b) Hàm logic của lối ra $Y_2$ là $Y_2 = X_1 \cdot X_2$.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong, đầu ra nhọn dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong, đầu ra nhọn dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.
