Làm thử Tốt nghiệp THPT 2025 · Công nghệ Công nghiệp · Mã đề 0640

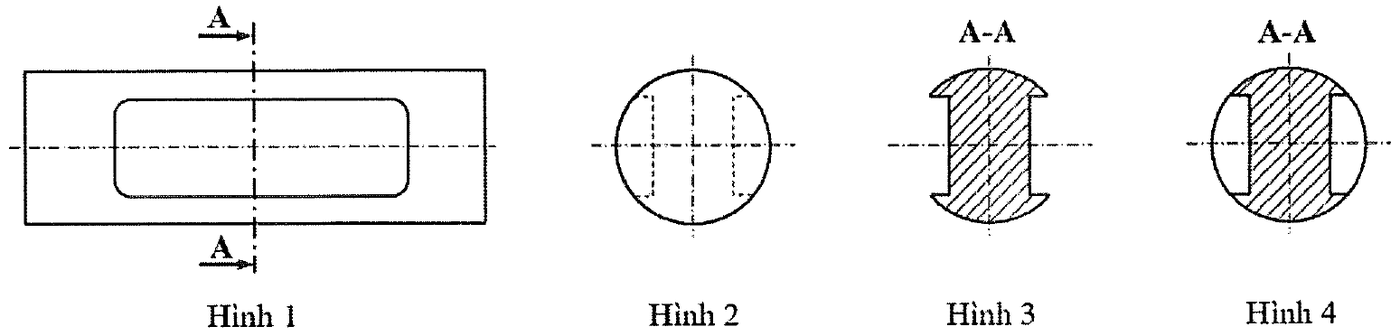

(Hình vẽ: Hình 1 là hình chiếu đứng của vật thể, một hình chữ nhật dài có một rãnh hình chữ nhật bo góc ở giữa, có vết mặt phẳng cắt A-A thẳng đứng với hai mũi tên hướng nhìn. Hình 2 là hình tròn có hai cặp nét đứt thẳng đứng thể hiện rãnh khuất, không có tên A-A. Hình 3 có tên A-A, chỉ gồm một phần gạch chéo giới hạn bởi hai cung tròn trên, dưới và hai cạnh bên bị lõm vào. Hình 4 có tên A-A, là cả hình tròn với phần giữa gạch chéo và hai dải hai bên để trắng, có đường bao phía sau.)

Trong bốn hình biểu diễn của một vật thể dưới đây, hình nào là mặt cắt A-A?

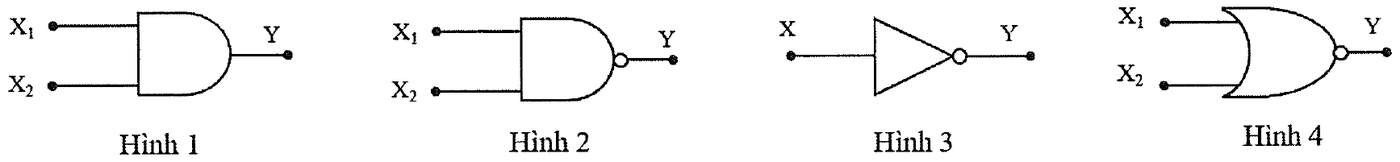

(Hình vẽ: bốn kí hiệu cổng logic. Hình 1: thân hình chữ D, hai lối vào $X_1$, $X_2$, lối ra Y không có vòng tròn. Hình 2: thân hình chữ D, hai lối vào $X_1$, $X_2$, có vòng tròn nhỏ ở lối ra Y. Hình 3: hình tam giác một lối vào X, có vòng tròn nhỏ ở lối ra Y. Hình 4: thân cong dạng mũi tên (mép vào lõm), hai lối vào $X_1$, $X_2$, có vòng tròn nhỏ ở lối ra Y.)

Trong các hình dưới đây, hình nào biểu diễn kí hiệu của cổng NOR?

(Sơ đồ: nhà máy điện P1 nối qua trạm biến áp 10,5/110 kV rồi qua trạm 110/220 kV lên thanh cái 220 kV; nhà máy điện P2 nối qua trạm biến áp 10,5/220 kV cũng lên thanh cái 220 kV. Từ thanh cái 220 kV đi qua trạm 220/22 kV xuống thanh cái 22 kV, rồi qua trạm 22/0,4 kV cấp điện cho các tải điện. Chú thích: vòng tròn có dấu ~ là nhà máy điện, hai vòng tròn lồng nhau là trạm biến áp.)

Một hệ thống điện có sơ đồ như hình dưới đây.

Hai trạm biến áp hạ áp có trong hệ thống này là

(Hình vẽ: bốn kí hiệu linh kiện. (1): tam giác chỉ vào một vạch thẳng, hai cực A và K. (2): vòng tròn có một cực B nối vào vạch đứng bên trong, hai cực C và E đi ra, cực E có mũi tên hướng ra ngoài. (3): giống (1), hai cực A và K, có thêm hai mũi tên nhỏ hướng ra ngoài. (4): một hình chữ nhật đặt trong vòng tròn, có hai mũi tên nhỏ chiếu từ ngoài vào.)

Trong bốn kí hiệu của linh kiện điện tử dưới đây, kí hiệu nào là của transistor?

Một mạch điện ba pha đối xứng có điện áp dây $U_d = 380$ V, tải điện trở ba pha nối hình tam giác có điện trở mỗi pha $R = 50\ \Omega$. Dòng điện pha $I_p$ của tải là

(Hình vẽ: bên phải là hình chiếu trục đo của vật thể gồm một khối đế thấp ở phía trước và một khối cao ở phía sau. Trên mặt trên của khối cao có một rãnh chữ U chạy suốt từ mặt quay về phía khối đế ra tới mặt sau, rãnh có đáy nằm trong khối. Mũi tên "Hướng chiếu" chỉ thẳng từ trên xuống. Bên trái là bốn hình chiếu vuông góc, mỗi hình có một đường tâm nằm ngang: Hình 1 là một hình chữ nhật được chia bởi một nét liền thẳng đứng, phần bên phải có hai nét liền nằm ngang chạy từ nét chia tới mép phải; Hình 2 giống Hình 1 nhưng phần bên phải là một hình chữ U nét liền khép lại bên trong đường bao, không chạm mép phải; Hình 3 có đường bao bị khuyết thành chữ U hở ra ở mép phải; Hình 4 giống Hình 1 nhưng hai nét ngang ở phần bên phải là nét đứt.)

Hình dưới đây là hình chiếu trục đo của một vật thể.

Theo hướng chiếu đã cho, hình chiếu vuông góc của vật thể là

(Sơ đồ: điện áp $U_{\text{vào 1}}$ đi qua điện trở $R_1$ và điện áp $U_{\text{vào 2}}$ đi qua điện trở $R_2$, hai nhánh nối chung vào đầu vào đảo (−) của IC khuếch đại thuật toán. Điện trở $R_3$ nối từ đầu ra về đầu vào đảo. Đầu vào không đảo (+) nối đất. Điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Mạch ứng dụng khuếch đại thuật toán có sơ đồ như hình dưới đây là

Một máy sấy quần áo có thông số định mức 2600 W – 220 V, hệ số công suất $\cos\varphi = 0{,}8$. Với dây dẫn bằng đồng có mật độ dòng điện $J = 6\ \text{A/mm}^2$, người ta chọn dây dẫn có tiết diện phù hợp để cấp nguồn cho máy sấy này là

(Sơ đồ: lối vào $X_1$ đi vào một cổng NOT (tam giác có vòng tròn nhỏ ở đầu ra), lối ra của cổng NOT là điểm M. M và lối vào $X_2$ cùng đi vào một cổng NAND (thân hình chữ D có vòng tròn nhỏ ở đầu ra), lối ra là Y.)

Một mạch logic tổ hợp có sơ đồ như hình dưới đây.

Với trạng thái hai lối vào $X_1 = 0$ và $X_2 = 1$, trạng thái lối ra M và Y của hai cổng logic tương ứng là

(Hình vẽ: bốn đồ thị $x(t)$ theo thời gian $t$. Hình 1 là một đường cong lượn sóng liên tục với biên độ thay đổi. Hình 2 là chuỗi xung vuông chỉ có hai mức, độ rộng xung không đều. Hình 3 là một dao động liên tục đổi dấu, biên độ lớn dần rồi nhỏ dần rồi lại lớn dần. Hình 4 là chuỗi xung vuông hai mức đều nhau.)

Trong các hình dưới đây, hai hình nào biểu diễn tín hiệu tương tự?

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 1: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 1: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 1: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

c) Với hai loại dây dẫn bằng đồng (mật độ dòng điện $J = 6\ \text{A/mm}^2$) có tiết diện lần lượt là $2{,}5\ \text{mm}^2$ và $4{,}0\ \text{mm}^2$, tiết diện dây dẫn nhánh phù hợp cho bếp điện là $2{,}5\ \text{mm}^2$.

(Hình vẽ: nguồn xoay chiều 220 V gồm dây pha A và dây trung tính O, đi qua aptomat hai cực Ap1 rồi cấp cho hai nhánh. Nhánh bếp đi qua aptomat hai cực Ap2 tới bếp điện BĐ. Nhánh còn lại đi từ dây pha qua cầu chì CC, sau đó chia thành hai nhánh song song: một nhánh gồm công tắc CT nối tiếp đèn Đ, nhánh kia là ổ cắm OC; cuối hai nhánh nối về dây trung tính.)

Câu 1: Hình bên là ý tưởng thiết kế sơ đồ mạch điện cho phòng bếp của một nhóm học sinh. Mạch gồm có: hai aptomat Ap1, Ap2; một bếp điện BĐ; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bếp điện BĐ có thông số định mức 3500 W – 220 V, hệ số công suất $\cos\varphi = 1$. Trong quá trình thảo luận, một số học sinh đã đưa ra các ý kiến sau.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 2: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 2: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 2: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: lưới điện bốn dây gồm ba dây pha A, B, C và dây trung tính O; ba dây pha đi qua cầu dao và cầu chì. Tải 1 gồm ba bóng đèn Đ, mỗi bóng có một đầu nối vào một dây pha A, B, C, đầu còn lại của cả ba bóng nối chung với nhau và nối vào dây O. Tải 2 gồm ba điện trở R nối tiếp nhau khép kín thành một vòng ba cạnh, ba điểm nối giữa các điện trở lần lượt nối vào ba dây pha A, B, C. Trên hình ghi $U_d$ giữa hai dây pha và $U_p$ giữa dây pha và dây O.)

Câu 2: Mạch điện ba pha đối xứng của một phân xưởng như hình bên có điện áp dây ($U_d$)/điện áp pha ($U_p$) là 380/220 V. Mạch gồm hai tải: Tải 1 là ba bóng đèn Đ có thông số định mức 100 W – 220 V; Tải 2 là một lò điện trở ba pha, mỗi pha có $R = 38\ \Omega$. Dưới đây là một số nhận định về mạch điện này.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 3: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 3: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

b) Điện áp ra của mạch được tính bằng công thức $U_{\text{ra}} = \dfrac{R_2}{R_1}U_{\text{vào}}$.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 3: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

c) Điện áp ra $U_{\text{ra}} = +2{,}2$ V.

(Hình vẽ: điện áp $U_{\text{vào}}$ đưa qua điện trở $R_1$ vào đầu vào đảo (−) của IC khuếch đại thuật toán; đầu vào không đảo (+) nối đất; điện trở $R_2$ nối từ đầu ra về đầu vào đảo; điện áp ra $U_{\text{ra}}$ lấy ở đầu ra so với đất.)

Câu 3: Trong giờ thực hành, giáo viên đưa ra một mạch ứng dụng IC khuếch đại thuật toán như hình bên. Biết điện trở $R_1 = 1\ \text{k}\Omega$, $R_2 = 2{,}2\ \text{k}\Omega$ và điện áp vào $U_{\text{vào}} = 1$ V. Một nhóm học sinh tìm hiểu, thảo luận và đưa ra một số nhận định về mạch điện này.

d) Nếu thay thế $R_2$ bằng điện trở có giá trị $2\ \text{k}\Omega$ thì điện áp ra $U_{\text{ra}} = +2$ V.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

b) Hàm logic của lối ra $Y_2$ là $Y_2 = X_1 \cdot X_2$.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.

(Hình vẽ: lối ra $X_1$ của mô đun cảm biến hồng ngoại và lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở cùng được đưa vào hai cổng logic. Cổng phía trên có thân hình chữ D, lối ra $Y_1$ nối tới mạch loa phát nhạc. Cổng phía dưới có thân cong dạng mũi tên, lối ra $Y_2$ nối tới mạch chuông báo. Cả hai cổng đều không có vòng tròn đảo ở lối ra.)

Câu 4: Một nhóm học sinh có ý tưởng thiết kế một mạch báo hiệu tự động cho một cửa hàng như hình bên. Mạch sử dụng hai cổng logic cơ bản, tín hiệu lối vào của hai cổng logic được cấp thông qua mô đun cảm biến hồng ngoại và mô đun cảm biến phát hiện cửa mở. Lối ra $X_1$ của mô đun cảm biến hồng ngoại ở mức 1 ($X_1 = 1$) khi có người đến gần cửa; lối ra $X_2$ của mô đun cảm biến phát hiện cửa mở ở mức 1 ($X_2 = 1$) khi cửa mở. Loa sẽ phát nhạc khi lối ra $Y_1 = 1$; chuông sẽ kêu khi lối ra $Y_2 = 1$. Dưới đây là một số bổ sung của nhóm học sinh khác để làm rõ về mạch.
